CATALOGO

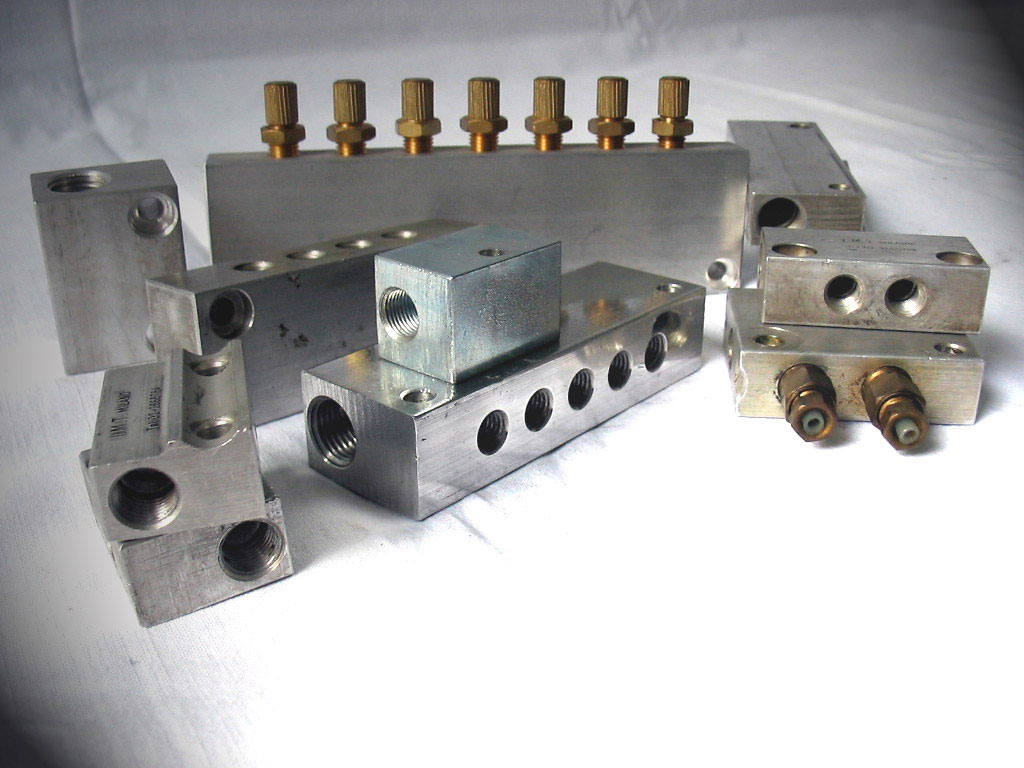

DISTRIBUTORI

GENERALITA':
Ricavati generalmente da barre piatte di alluminio, si suddividono in:
- distributori unilaterali DU
- distributori bilaterali DB
- distributori regolabili DUR

Adatti ad essere collegati a tubi di nylon e rame, consentono all'utilizzatore di realizzare interessanti applicazioni con notevole riduzione dei tempi di montaggio sia delle linee principali che di quelle secondarie.

SIGLE DI ORDINAZIONE:
Per redigere le sigle di ordinazione occorre indicare sempre:
- il tipo di distributore
- il numero totale dei fori filettati
- il diametro del tubo di alimentazione (foro assiale)
- il diametro dei tubi secondari di mandata

CODICE DISTRIBUTORE:
DU        = Distributore unilaterale
DB        = Distributore bilaterale
DUR     = Distributore regolabile


DIAMETRI UTILIZZATI:
D 4x3   = FORO FILETTATO 5/16
D 6x4   = FORO FILETTATO 1/8
D 8x6   = FORO FILETTATO ¼

ESEMPIO:
- DU 7/6/4 Distributore unilaterale con 7 fori di cui due per l'entrata e l'uscita della linee di alimentazione da 6 mm (filetto 1/8) e cinque per le mandate secondarie da 4 mm (filetto 5/16).
- DB 8/8/6 Distributore bilaterale con 8 fori di cui due per l'entrata e l'uscita della linee di alimentazione da 8 mm (filetto 1/4) e cinque per le mandate secondarie da 6 mm (filetto 1/8).

N.B. I numeri delle sigle di ordinazione si susseguono coi seguenti significati:
N. dei fori filettati
Diametro del tubi di entrata (alimentazione)
Diametro del tubo in uscita ( mandate secondarie).

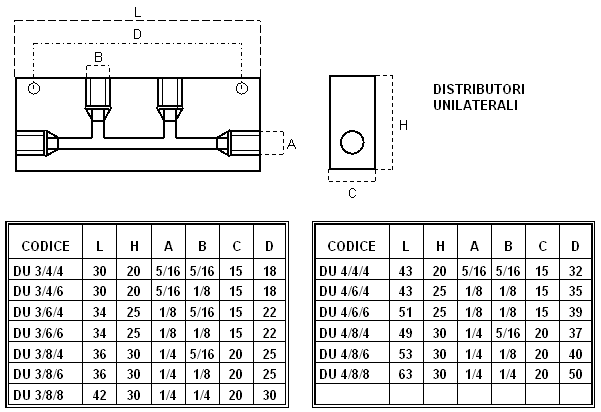

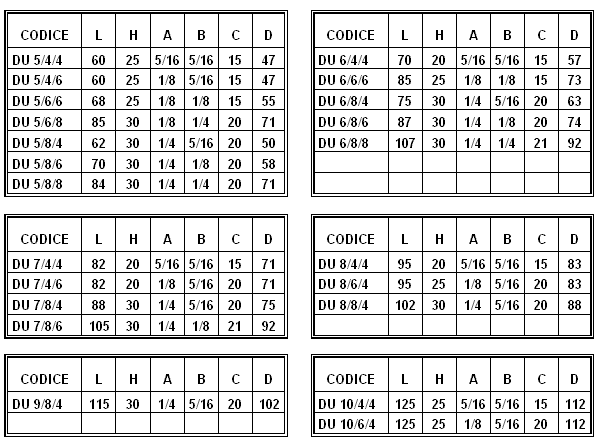

DISTRIBUTORI UNILATERALI

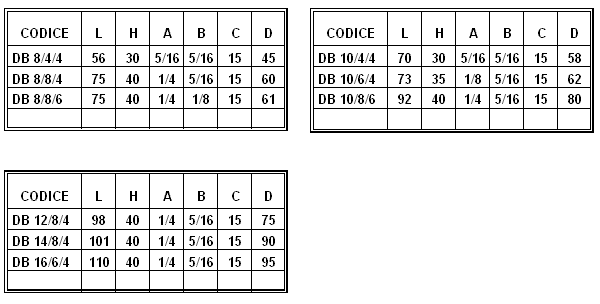

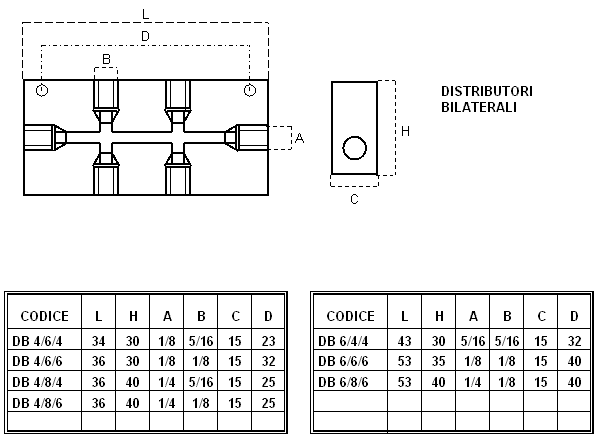

DISTRIBUTORI BILATERALI

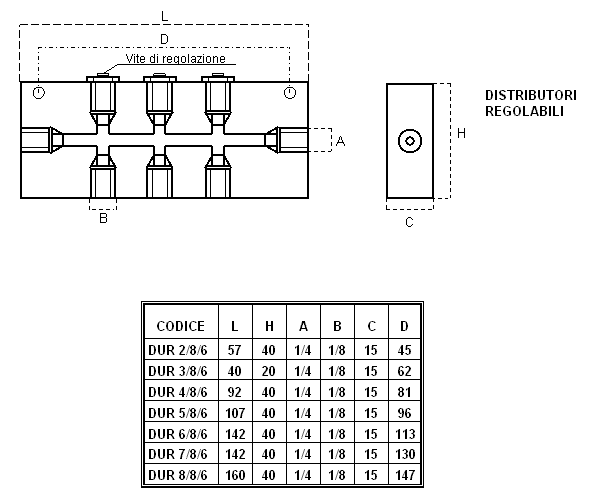

DISTRIBUTORI REGOLABILI
Dotati di viti di regolazione, quindi con la possibilità di avere portate variabili, attualmente vengono realizzati con un massimo di 10 fori filettati di cui due per l'entrata e l'uscita delle linee di alimentazione (sempre da 1/4) e 8 per le mandate secondarie (sempre da 1/8).

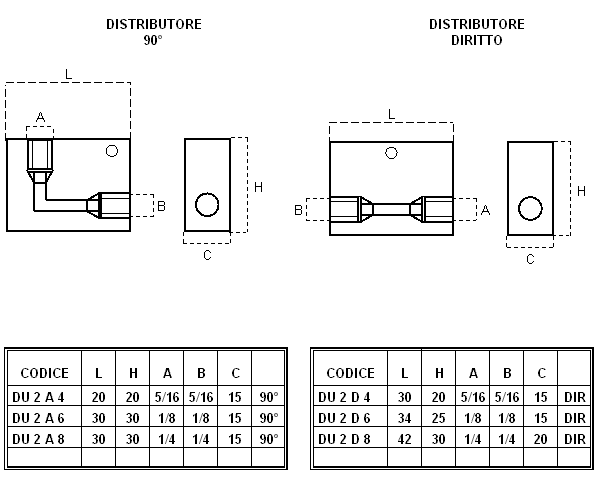

DISTRIBUTORI UNILATERALI DIRITTI E A 90°

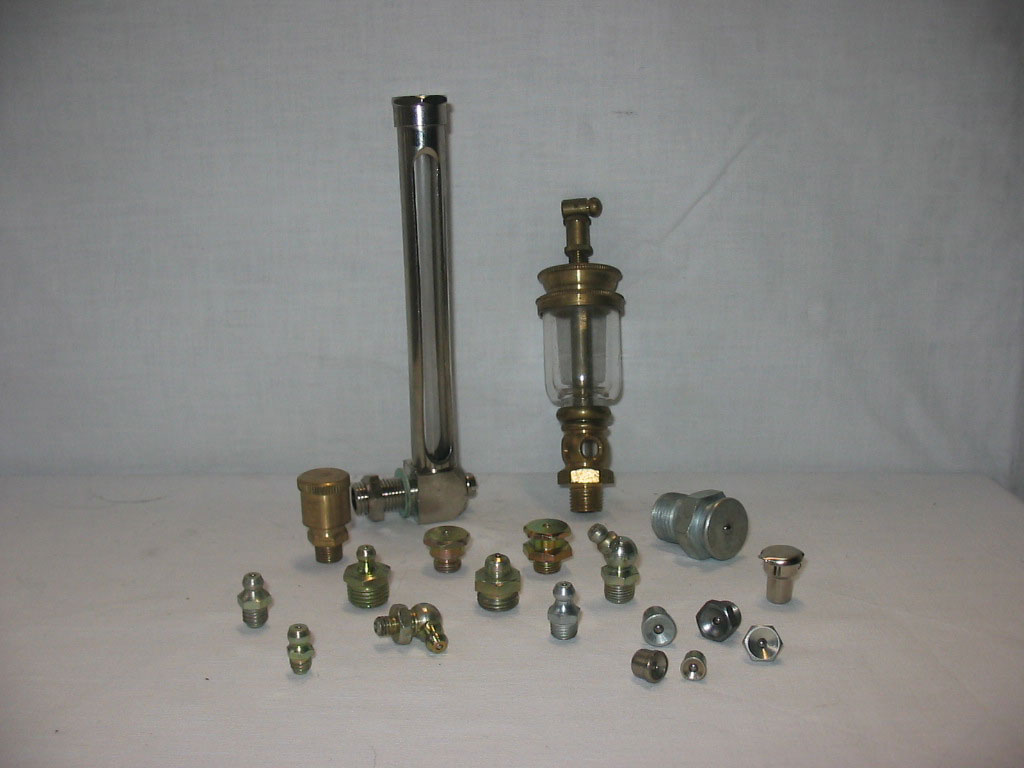

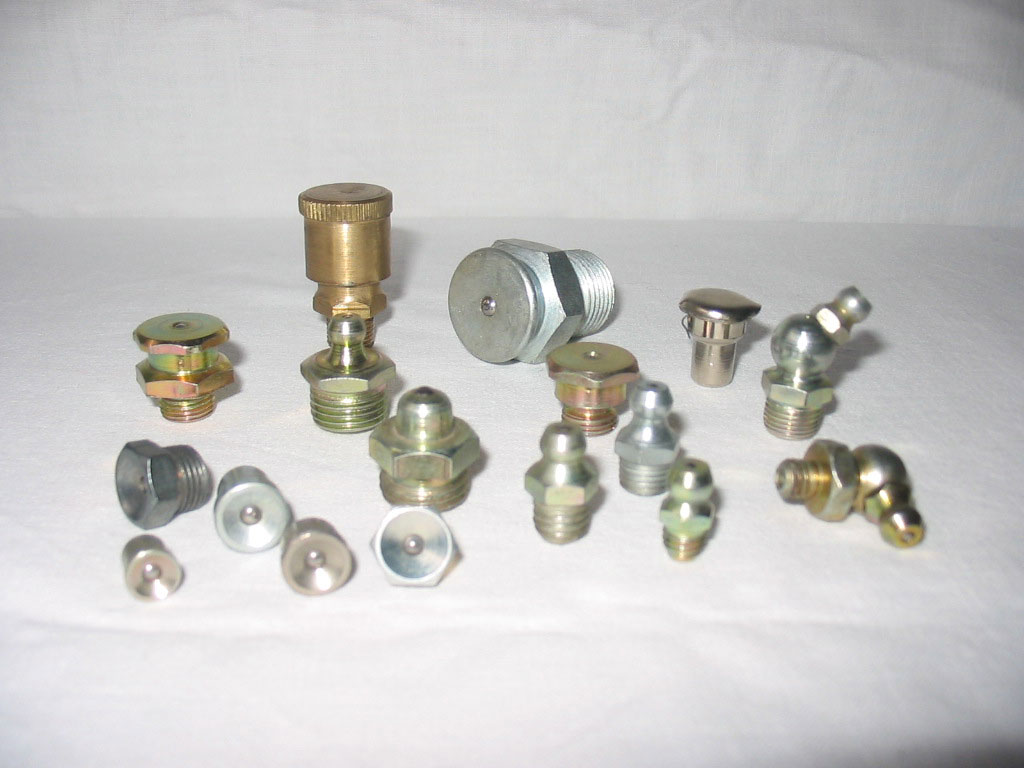

INGRASSATORI




INGRASSATORI A TESTA ESAGONALE “TEKALEMIT”
INGRASSATORE SEMPLICE ESAGONO DIRITTO
FILETTATURE
Esagono mm. 15
1/8 – 1/4 GAS

1/4 WW

6x1 – 8x1 – 8x1,25 – 10x1

10x1,5 - 12x1 – 12x1,5
INGRASSATORE DOPPIO ESAGONO DIRITTO
FILETTATURE
Esagono mm. 15
1/8 – 1/4 GAS

5/16 WW

8x1 – 8x1,25 – 10x1 – 10x1,25

10x1,5 - 12x1 – 12x1,5 – 12x1,75
INGRASSATORE SEMPLICE ESAGONO DIRITTO 2 PEZZI
FILETTATURE
Esagono mm. 15
3/8 GAS

14x1,5

16x1,5
INGRASSATORE SEMPLICE ESAGONO SQUADRA 90° - 2 PEZZI
FILETTATURE
Esagono mm. 15
1/8 – 1/4 GAS

INGRASSATORI PER CINGOLI
INGRASSATORE TESTA TONDA DIRITTO CON SFERA
FILETTATURE
Testa Ømm. 22 – chiave mm. 22
1/4 GAS

3/8 GAS

16x1,5

INGRASSATORI A TESTA SVASATA “LUB”
INGRASSATORE TESTA SVASATA DIRITTO
FILETTATURE
Esagono 9
1/4 WW - 6x1 – 8x1 – 8x1,25
Esagono 11
1/8 GAS – 10x1
Esagono 14
1/4 GAS
Esagono 17
3/8 GAS
INGRASSATORE TESTA SVASATA A PERNO LISCIO DIRITTO
FILETTATURE
Perno mm.
6 – 7 – 8 – 10

INGRASSATORI A TESTA SEMISFERICA “HYDRAULIC”
INGRASSATORE TESTA SEMISFERICA DIRITTO TEMPERATO
FILETTATURE
Esagono mm. 7 altezza mm. 24,5
6x1
INGRASSATORE TESTA SEMISFERICA DIRITTO TEMPERATO
FILETTATURE
Esagono mm. 7
1/4 WW – 1/4 UNF - 6x0,75 – 6x1
INGRASSATORE TESTA SEMISFERICA DIRITTO TEMPERATO
FILETTATURE
Esagono mm. 9
5/16 WW -7x1 -8x1 – 8x1,25
Esagono mm. 11
1/8 GAS – 3/8 WW

6x1 – 10x 1 – 10x1,25 – 10x1,5

Esagono mm. 14

1/4 GAS – 12x1,5 – 12x1,75
NGRASSATORE TESTA SEMISFERICA DIRITTO TEMPERATO A PERNO LISCIO
FILETTATURE
Esagono mm. 7
perno mm. 6
Esagono mm. 9
perno mm. 8
Esagono mm. 11
perno mm. 10
INGRASSATORE TESTA SEMISFERICA TEMPERATO SQUADRA 45°
FILETTATURE
Esagono mm. 11
1/8 GAS – 1/4 - 5/16 WW - 1/4 UNF

6x1 – 8xX1 – 8x1,25 – 10x1

10x1,25 – 10x1,5
Esagono mm. 14
1/4 GAS – 12x1,5 – 12x1,75
INGRASSATORE TESTA SEMISFERICA TEMPERATO SQUADRA 90°
FILETTATURE
Esagono mm. 11
1/8 GAS – 1/4 - 5/16 WW - 1/4 UNF

6x1 – 8xX1 – 8x1,25 – 10x1

10x1,25 – 10x1,5
Esagono mm. 14
1/4 GAS – 12x1,5 – 12x1,75

PUNTALINI E TESTINE PER INGRASSATORI ESAGONALI
PUNTALINO A PUNTA TIPO “ LUB ” PER SIRINGHE RIENTRANTI E ATTACCHI RIGIDI
FILETTATURE

10x1
PUNTALINO A PUNTA TIPO “ ZERCH ” PER SIRINGHE RIENTRANTI E ATTACCHI RIGIDI
FILETTATURE

10x1
TESTINA CONVERSA PER INGRASSATORI ESAGONALI – OTTONE NICHELATO
FILETTATURE
Esagono mm. 15
10x1
TESTINA NORMALE PER INGRASSATORI ESAGONALI – OTTONE NICHELATO
FILETTATURE
Esagono mm. 15
10x1
TESTINA REGOLABILE TIPO “ A BLOCCARE ” PER INGRASSATORI A TESTA ESAGONALE E TONDA
FILETTATURE
Esagono mm. 22
10x1
TESTINA PER CINGOLI TIPO “ FIAT 55 ” ADATTA PER INGRASSATORI
FILETTATURE
Esagono mm. 22
10x1

TESTINE A GRIFFE, DIRITTE E A GOMITO
TESTINA “HYDRAULIC” PER INGRASSATORI A TESTA SEMISFERICA CON GOMMINO DI TENUTA ANTIOLIO
FILETTATURE

10x1
TESTINA “HYDRAULIC” PER INGRASSATORI A TESTA SEMISFERICA CON PINZE IN ACCIAIO
FILETTATURE

10x1
TESTINA “HYDRAULIC” PER INGRASSATORI A TESTA SEMISFERICA CON GOMMINO DI TENUTA ANTIOLIO A GOMITO – SQUADRA 90°
FILETTATURE

10x1

OLIATORI A SFERA, A IMBUTO, CON COPERCHIO A MOLLA E GIREVOLI
OLIATORE A SFERA, A PERNO LISCIO, TORNITO
FILETTATURE
Ø perno mm.
5 - 6 – 7 – 8 -10
OLIATORE A IMBUTO CON COPERCHIO A MOLLA, LAMIERINO ACCIAIO STAMPATO E NICHELATO
FILETTATURE
Ø perno mm.
4 – 5 – 6 – 8 - 10
OLIATORE GIREVOLE CON COPERCHIO A MOLLA
FILETTATURE
esagono 10
6x1
esagono 12
8x1,25
esagono 14
1/8 GAS – 10x1

OLIATORI CONTAGOCCE, A STOPPINO E BICCHIERI DI RICAMBIO
OLIATORE NICHELATO A STOPPINO DI PLEXIGLASS CON TUBETTO PORTASTOPPINO
FILETTATURE
corpo mm. 24, capacità gr. 10
1/8 – 1/4 GAS
OLIATORE CONTAGOCCE DI OTTONE STAMPATO LUCIDO, BICCHIERE PLEXIGLASS CON PERNO LISCIO E FILETTATURA A RICHIESTA (BICCHIERI DI RICAMBIO)
Ø bicchiere
30
40
50
60
70
80
100
Ø perno
17
17
17
21
21
26
26
capacità gr.
15
30
75
130
200
270
600

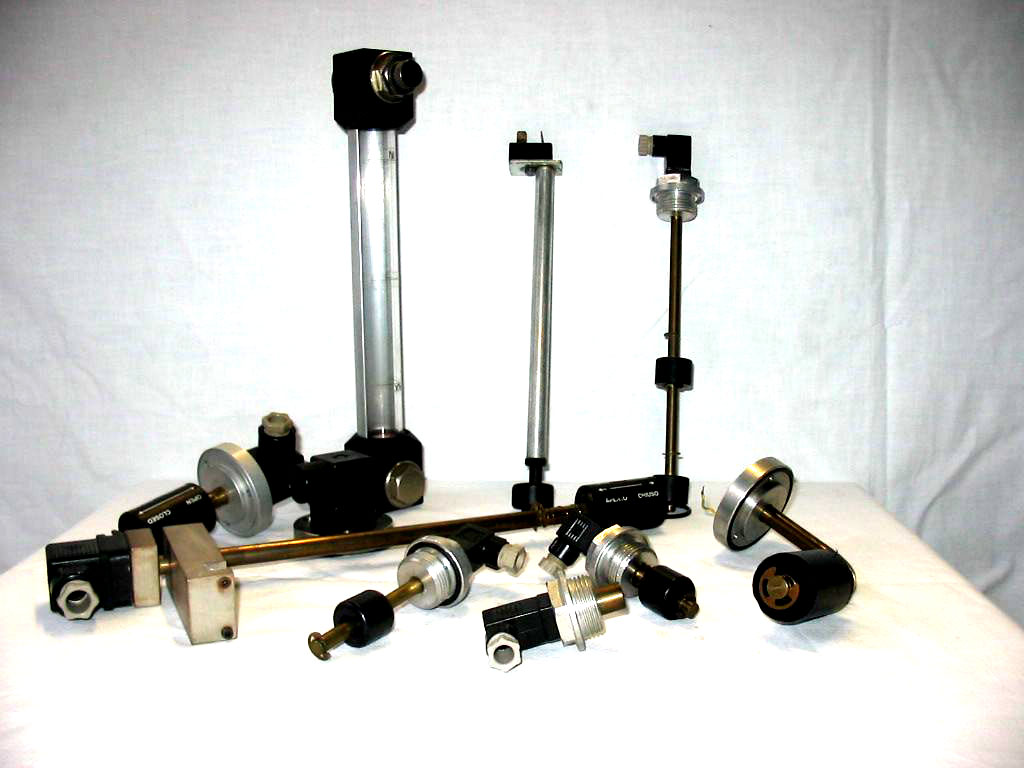

LIVELLI PER OLIO A SQUADRA E DIRITTI CON CUSTODIA
LIVELLI A SQUADRA 90° CON CUSTODIA
FILETTATURE
mm. 60 – 80 - 100
1/4 GAS
mm. 120 – 150 – 200
1/4 – 3/8 GAS

LIVELLI DIRITTI CON CUSTODIA

FILETTATURE
mm. 60 – 80 - 100

1/4 GAS

mm. 120 – 150
1/4 – 3/8 GAS
mm. 200

3/8 GAS


INGRASSATORI STAUFFER DI OTTONE E DI ACCIAIO - PROLUNGHE

INGRASSATORE STAUFFER DI OTTONE STAMPATO O TORNITO

FILETTATURE
mm. 10
6x1
mm. 13 - 17
1/8 GAS
mm. 20 – 30 - 40
1/4 GAS

INGRASSATORE STAUFFER DI ACCAIAIO STAMPATO BRUNITO

FILETTATURE
mm. 17
1/8 GAS
mm. 23 – 30 – 40 – 50 - 60
1/4 GAS

PROLUNGA PER INGRASSATORI STAUFFER - TUNO E RACCORDO IN ACCIAIO

FILETTATURE
mm. 120

1/4 - 1/8 GAS

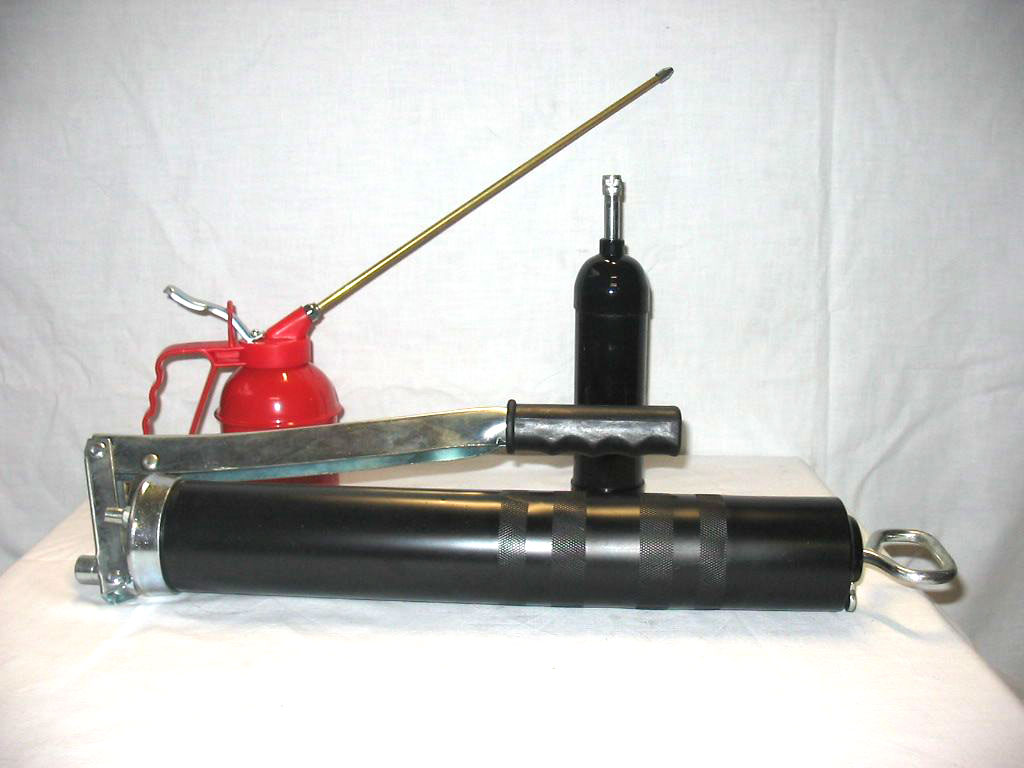

LUBRIFICAZIONE MANUALE

SIRINGHE A PRESSIONE RIENTRANTI PER OLIO E GRASSO
SIRINGA RIENTRANTE A FORTE PRESSIONE IN ACCIAIO
CON PUNTALE CONCAVO “ZERCH”

CON PUNTALE A PUNTA “LUB”



CON TESTINA A GRIFFE “HYDRAULIC”


Ø corpo mm. 30 lunghezza mm. 160 capacità gr. 50 per grasso
Ø corpo mm. 45 lunghezza mm. 220 capacità gr. 200 per grasso
Ø corpo mm. 40 lunghezza mm. 150 capacità cm3 120 per olio

SIRINGA RIENTRANTE A PRESSIONE IN ACCIAIO PESANTE BRUNITO



CON PUNTALE CONCAVO “ZERCH”



CON PUNTALE A PUNTA “LUB”


CON TESTINA A GRIFFE “HYDRAULIC”
Ø corpo mm. 30 lunghezza mm. 160 capacità gr. 50 per grasso
Ø corpo mm. 45 lunghezza mm. 240 capacità gr. 150 per grasso
Ø corpo mm. 45 lunghezza mm. 240 capacità cm3 120 per olio

SIRINGHE A VITE PER GRASSO


Ø corpo mm. 30 lunghezza mm. 140 capacità gr. 50
Ø corpo mm. 40 lunghezza mm. 190

capacità gr. 150



SIRINGHE ASPIRANTI E PREMENTI PER OLIO IN ACCIAIO BRUNITO CON CALOTTE DI LAMIERA DI ACCIAIO STAMPATO E IN OTTONE LUCIDO CON CALOTTE DI OTTONE FUSO – CANNUCCE RIGIDE O CON TRECCIA FLESSIBILE


Ø corpo mm. 40 lunghezza mm. 250 capacità gr. 175
Ø corpo mm. 45 lunghezza mm. 270

capacità gr. 350


Ø corpo mm. 50 lunghezza mm. 290

capacità gr. 500


Ø corpo mm. 57 lunghezza mm. 350

capacità gr. 800


Ø corpo mm. 50 lunghezza mm. 490

capacità gr. 1000



COMPRESSORI A LEVA PER GRASSO A VITE E AUTOMATICI

COMPRESSORE A LEVA CON AVANZAMENTO A VITE DEL GRASSO


Ø corpo mm. 45

capacità gr. 300


Ø corpo mm. 60

capacità gr. 500 – 750 – 1000



COMPRESSORE AUTOMATICO CON AVANZAMENTO AUTOMATICO DEL GRASSO


Ø corpo mm. 45

capacità gr. 250


Ø corpo mm. 60 gr. 500 – 750

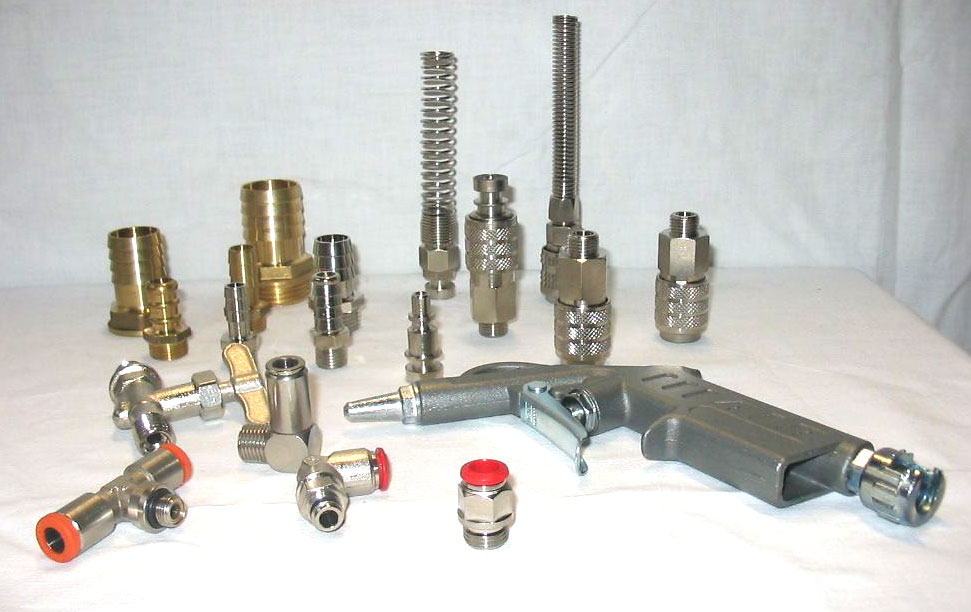

ATTACCHI RAPIDI PER OLIO E ARIA

ATTACCO PORTAGOMMA A BAIONETTA

MISURE


da 6x4 a 13x23

ATTACCO PORTAGOMMA FILETTATO MASCHIO

MISURE


1/4” per tubo 6x10 – 6x14 – 8x12 - 8x17



3/8” per tubo 6x14 – 8x12 - 8x17 – 10x15 – 10x19 – 13x21 – 13x23


1/2” per tubo 10x19 – 13x21 – 13x23

ATTACCO PORTAGOMMA FILETTATO FEMMINA

MISURE

1/4” per tubo 6x10 - 6x14 – 8x12 - 8x17


3/8” per tubo 6x14 – 8x12 – 8x17

PORTAGOMMA TIPO “ ROMA ” FILETTATO MASCHIO IN OTTONE E OTTONE NICHELATO
MISURE

da 1/8” per tubo Ø6 a 4” per tubo Ø102

PORTAGOMMA TIPO FILETTATO FEMMINA IN OTTONE E OTTONE NICHELATO

MISURE


da 1/8” per tubo Ø8 a 2” per tubo Ø50

ATTACCO PORTAGOMMA A BAIONETTA CON RESCA

MISURE


mm. 6 – 7 – 8 – 10

RACCORDO MASCHIO CON DADO FRESATO PER ATTACCO A BAIONETTA

MISURE


1/4 – 3/8 – 1/2

RACCORDO FEMMINA CON DADO FRESATO PER ATTACCO A BAIONETTA

MISURE


1/4 – 3/8


DADO FRESATO PER RACCORDI PORTAGOMMA, AEROGRAFI, RUBINETTI

MISURE


1/4 – 3/8

INNESTO RAPIDO CON PORTAGOMMA

MISURE


da 6x12 a 13x23

INNESTO RAPIDO MASCHIO

MISURE


1/8 – 1/4 – 3/8 – 1/4 – 3/8 – 1/2

INNESTO RAPIDO FEMMINA

MISURE


1/4 – 3/8 – 1/4 – 3/8

INNESTO RAPIDO CON ATTACCO A BAIONETTA

MISURE


lunghezza mm. 31 - 35

RUBINETTO RAPIDO CON PORTAGOMMA

MISURE


da 6x12 a 13x23

RUBINETTO RAPIDO MASCHIO

MISURE


1/4 - 3/8 - 1/2

RUBINETTO RAPIDO FEMMINA

MISURE


1/4 - 3/8 - ½


RACCORDI AUTOMATICI – INNESTI RAPIDI

RACCORDI DIRITTI – A GOMITO – A T – A Y
Misure: per tubi da Ø4 a Ø14 filetti da 1/8 a 1/2
RACCORDI PER SPIRALE

ATTACCO A BAIONETTA PER TUBI A SPIRALE – CON MOLLA



Misure: da 6x4 a 12x10



INNESTO RAPIDO PER TUBI A SPIRALE – CON MOLLA


Misure: da 6x4 a 12x10

RUBINETTO RAPIDO PER TUBI A SPIRALE – CON MOLLA



Misure: da 6x4 a 12x10



RACCORDO A TUBO PER TUBI A SPIRALE – CON MOLLA – FILETTO MASCHIO FISSO E GIREVOLE



Misure: da 1/4-6x4 a 3/8-12x10



RACCORDO A TUBO PER TUBI A SPIRALE – CON MOLLA – FILETTO FEMMINA FISSO


Misure: da 1/4-8x6 a 3/8-12x10

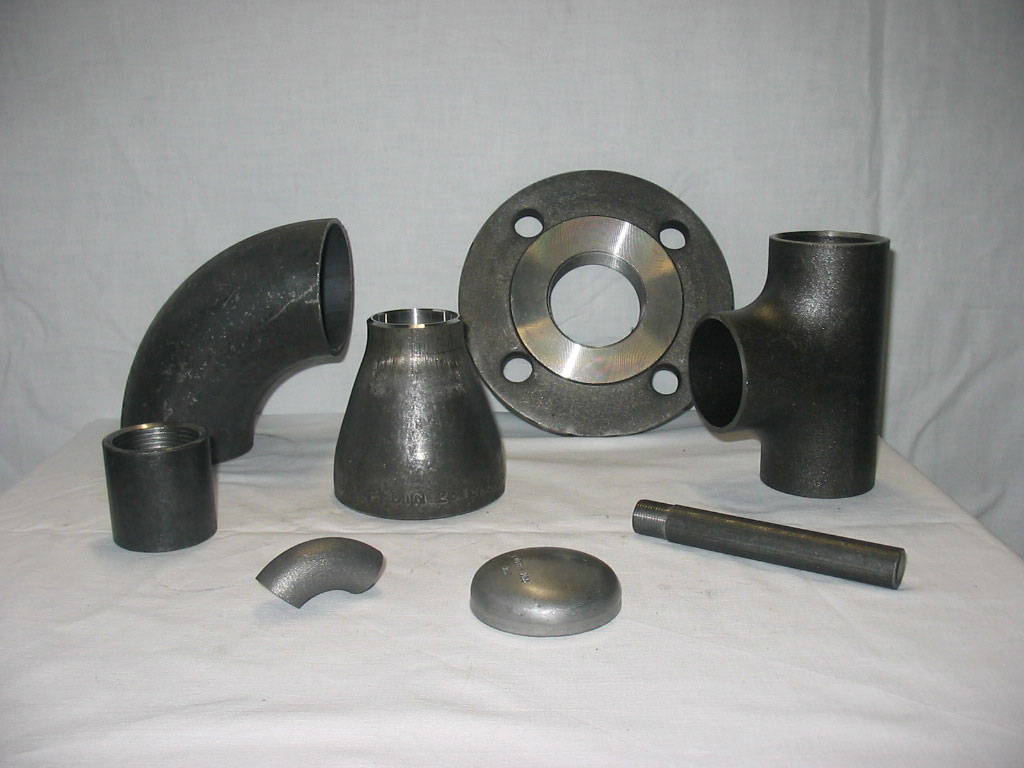

FLANGE E RACCORDI A SALDARE

FLANGE IN ACCIAIO AL CARBONIO

FLANGE DA SALDARE UNI 2276 – UNI 2277 – UNI 2278
FLANGE CON COLLARINO UNI 2280 – UNI 2281 – UNI 2282 – UNI 2284
FLANGE CIECHE UNI 6091 – UNI 6092 – UNI 6093
FILETTATE UNI 2253 – UNI 2254
FLANGE A SALDARE DI TESTA ANSI Welding Neck
FLANGE A SALDARE PER SOVRAPPOSIZIONE

ANSI Slip On

FLANGE IN AISI 304 – AISI 316

FLANGE PIANE UNI 2278 PN.16 – UNI 2276 PN.6
FLANGE CIECHE UNI 6093 PN.16

FLANGE IN ALLUMINIO

FLANGE PIANE PN.10

CURVE 90° E 180° IN ACCIAIO AL CARBONIO DIMA 3 E DIMA 5

CURVE 90° AISI 304 – AISI 316

CARTELLE AISI 304 – AISI 316

RIDUZIONI CONCENTRICHE IN ACCIAIO AL CARBONIO – AISI 304 – AISI 316

TEE SALDATI UGUALE IN ACCIAIO AL CARBONIO – AISI 304 – AISI 316

FONDELLI IN ACCIAIO AL CARBONIO – AISI 304 – AISI 316

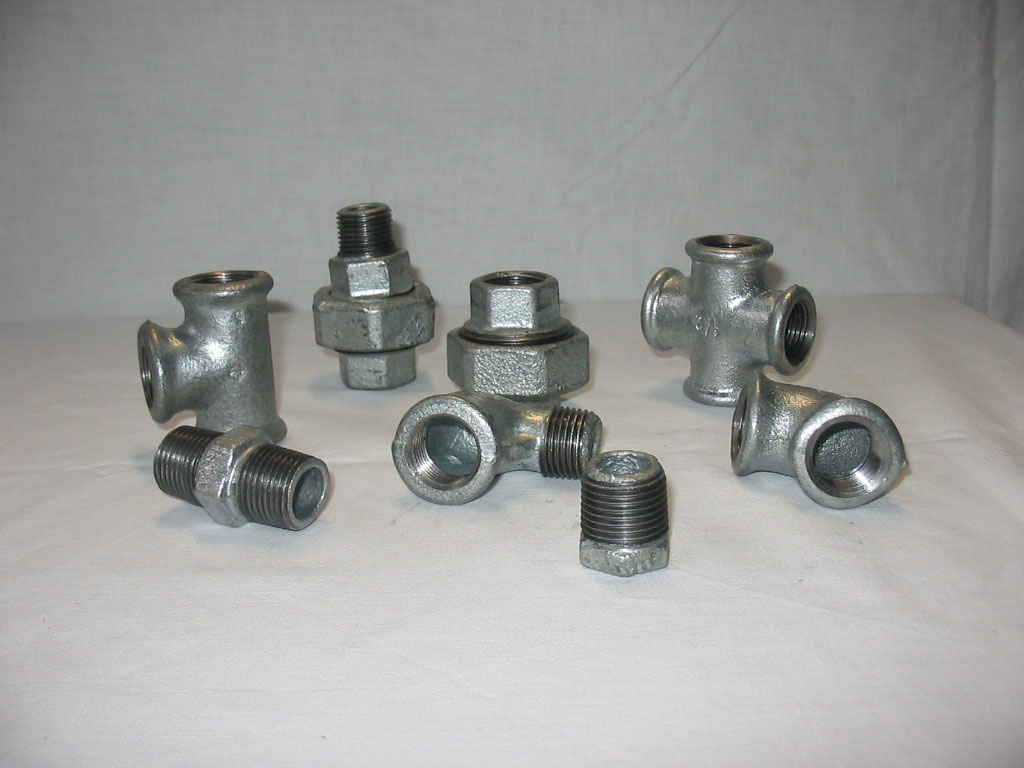

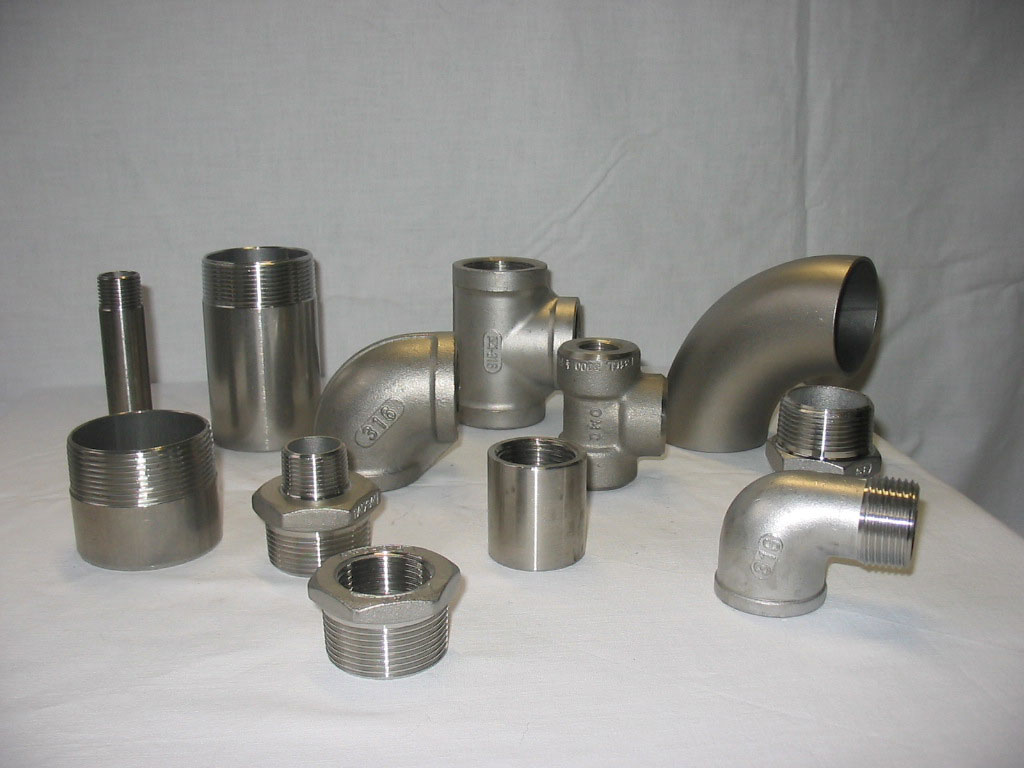

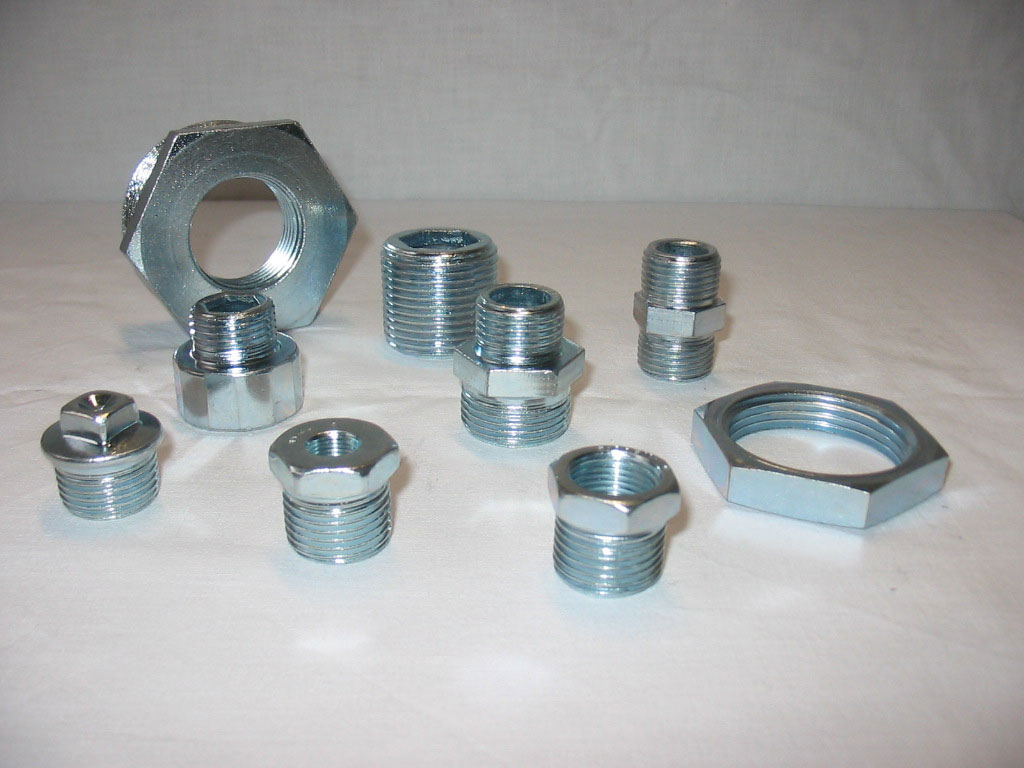

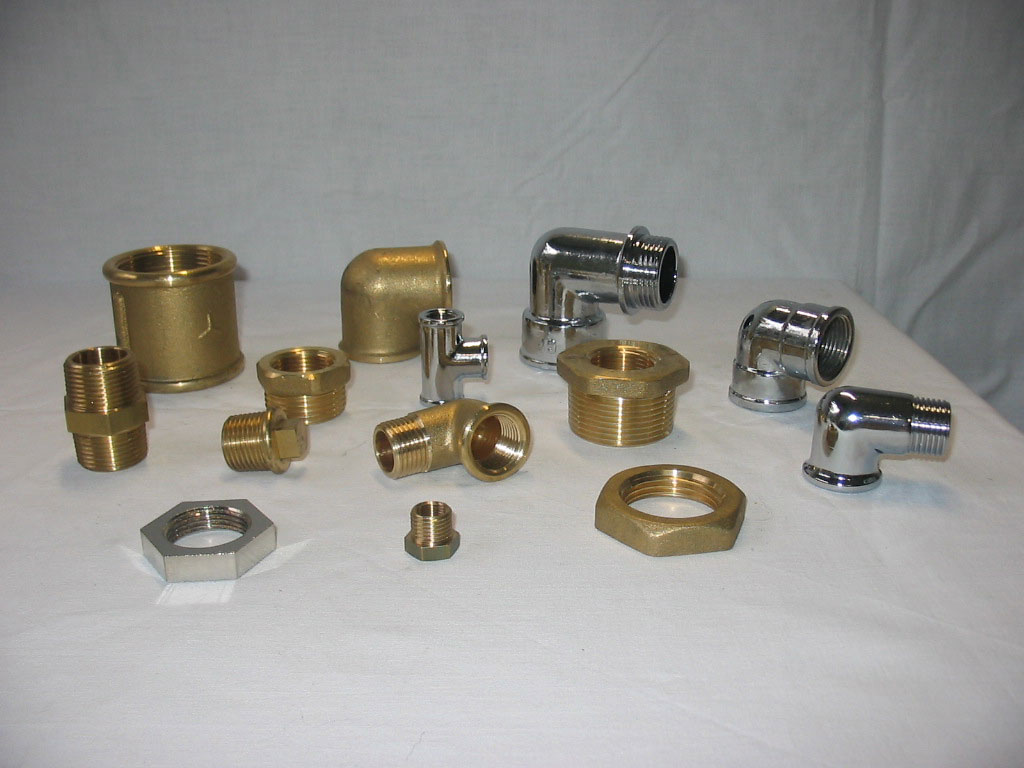

RACCORDERIA PER OLEODINAMICA E ARIA


ARTICOLO
DESCRIZIONE
MISURE
MATERIALE
Fig. 1 CURVA MF 90° da ¼” a 4”

GHISA – FERRO ZINC. – OTTONE NICHELATO – OTTONE GIALLO - ACCIAIO INOX

Fig. 2 CURVA FF 90° da ¼” a 4” GHISA – FERRO ZINC. – OTTONE NICHELATO – OTTONE GIALLO - ACCIAIO INOX
Fig. 40 CURVA MF 45° da 3/8” a 3” GHISA – FERRO ZINC. – OTTONE NICHELATO – OTTONE GIALLO - ACCIAIO INOX
Fig. 41 CURVA FF 45° da 3/8” a 3” GHISA – FERRO ZINC. – OTTONE NICHELATO – OTTONE GIALLO - ACCIAIO INOX
Fig. 85 CURVA DI SORPASSO da 3/8” a 1” GHISA – FERRO ZINC. – OTTONE NICHELATO – OTTONE GIALLO - ACCIAIO INOX
Fig. 90 GOMITO FF 90° da 1/4” a 4” GHISA – FERRO ZINC. – OTTONE NICHELATO – OTTONE GIALLO - ACCIAIO INOX
Fig. 90/R GOMITO RIDOTTO FF 90° da ½”x3/8” a 2”x1.1/2” GHISA – FERRO ZINC. – OTTONE NICHELATO – OTTONE GIALLO - ACCIAIO INOX
Fig. 92 GOMITO MF 90° da ¼” a 4” GHISA – FERRO ZINC. – OTTONE NICHELATO – OTTONE GIALLO - ACCIAIO INOX
Fig. 95 BOCCHETTONE CURVO FF Sede piana da 1/2”a 2” GHISA – FERRO ZINC. – OTTONE NICHELATO – OTTONE GIALLO - ACCIAIO INOX
Fig. 96 BOCCHETTONE CURVO FF Sede conica da 1/2”a 3” GHISA – FERRO ZINC. – OTTONE NICHELATO – OTTONE GIALLO - ACCIAIO INOX
Fig. 97 BOCCHETTONE CURVO MF Sede piana da 1/2”a 2” GHISA – FERRO ZINC. – OTTONE NICHELATO – OTTONE GIALLO - ACCIAIO INOX
Fig. 98 BOCCHETTONE CURVO MF Sede conica da 1/2”a 2” GHISA – FERRO ZINC. – OTTONE NICHELATO – OTTONE GIALLO - ACCIAIO INOX
Fig. 120 ANGOLO FF 45° da 1/2”a 2” GHISA – FERRO ZINC. – OTTONE NICHELATO – OTTONE GIALLO - ACCIAIO INOX
Fig. 121 ANGOLO MF 45° da 1/2”a 2” GHISA – FERRO ZINC. – OTTONE NICHELATO – OTTONE GIALLO - ACCIAIO INOX
Fig. 130 TI FFF 90° da ¼” a 4” GHISA – FERRO ZINC. – OTTONE NICHELATO – OTTONE GIALLO - ACCIAIO INOX
Fig. 130/R TI FFF RIDOTTO da ½”x3/8”x1/2” a 4”x3”x4” GHISA – FERRO ZINC. – OTTONE NICHELATO – OTTONE GIALLO - ACCIAIO INOX
Fig. 180 CROCE FFFF da 3/8” a 4” GHISA – FERRO ZINC. – OTTONE NICHELATO – OTTONE GIALLO - ACCIAIO INOX
Fig. 221 DISTRIBUZIONE A TRE VIE da ¼” a 4” GHISA – FERRO ZINC. – OTTONE NICHELATO – OTTONE GIALLO - ACCIAIO INOX
Fig. 240 MANICOTTO RIDOTTO FF da 3/8”x1/4” A 3”x2.1/2” GHISA – FERRO ZINC. – OTTONE NICHELATO – OTTONE GIALLO - ACCIAIO INOX
Fig. 241 RIDUZIONE MF da ¼”x1/8” A 4”x3” GHISA – FERRO ZINC. – OTTONE NICHELATO – OTTONE GIALLO - ACCIAIO INOX
Fig. 245 NIPPLO RIDOTTO da 3/8”x1/8” A 3”x2.1/2” GHISA – FERRO ZINC. – OTTONE NICHELATO – OTTONE GIALLO - ACCIAIO INOX
Fig. 246 MANICOTTO RIDOTTO MF da ½”x3/8” A 2”x1.1/2” GHISA – FERRO ZINC. – OTTONE NICHELATO – OTTONE GIALLO - ACCIAIO INOX
Fig. 270 MANICOTTO FF da 1/4” a 4” GHISA – FERRO ZINC. – OTTONE NICHELATO – OTTONE GIALLO - ACCIAIO INOX
Fig. 271 MANICOTTO con filetto destro-sinistro 1/2 – 3/4 - 1” GHISA – FERRO ZINC. – OTTONE NICHELATO – OTTONE GIALLO - ACCIAIO INOX
Fig. 280 NIPPLO da 1/8” a 4” GHISA – FERRO ZINC. – OTTONE NICHELATO – OTTONE GIALLO - ACCIAIO INOX
Fig. 281 NIPPLO con filetto destro-sinistro da 3/8”a 2” GHISA – FERRO ZINC. – OTTONE NICHELATO – OTTONE GIALLO - ACCIAIO INOX
Fig. 290 TAPPO MASCHIO da 1/8”a 4” GHISA – FERRO ZINC. – OTTONE NICHELATO – OTTONE GIALLO - ACCIAIO INOX
Fig. 300 TAPPO FEMMINA ESAGONALE da 1/8”a 4” GHISA – FERRO ZINC. – OTTONE NICHELATO – OTTONE GIALLO - ACCIAIO INOX
Fig. 301 TAPPO FEMMINA ROTONDO da 3/8”a 3” GHISA – FERRO ZINC. – OTTONE NICHELATO – OTTONE GIALLO - ACCIAIO INOX
Fig. 301 CONTRODADO PIANO da 1/4”a 3” GHISA – FERRO ZINC. – OTTONE NICHELATO – OTTONE GIALLO - ACCIAIO INOX
Fig. 330 BOCCHETTONE DIRITTO FF Sede piana da 1/2”a 2” GHISA – FERRO ZINC. – OTTONE NICHELATO – OTTONE GIALLO - ACCIAIO INOX
Fig. 331 BOCCHETTONE DIRITTO MF Sede piana da 3/8”a 4” GHISA – FERRO ZINC. – OTTONE NICHELATO – OTTONE GIALLO - ACCIAIO INOX
Fig. 340 BOCCHETTONE DIRITTO FF Sede conica da 3/8”a 4” GHISA – FERRO ZINC. – OTTONE NICHELATO – OTTONE GIALLO - ACCIAIO INOX
Fig. 341 BOCCHETTONE DIRITTO MF Sede conica da 3/8”a 4” GHISA – FERRO ZINC. – OTTONE NICHELATO – OTTONE GIALLO - ACCIAIO INOX
Fig. 370 PEZZO BOCCHETTONE Sede piana da 1/2”a 3” GHISA – FERRO ZINC. – OTTONE NICHELATO – OTTONE GIALLO - ACCIAIO INOX
Fig. 371 PEZZO BOCCHETTONE M Sede piana da 1/2”a 2” GHISA – FERRO ZINC. – OTTONE NICHELATO – OTTONE GIALLO - ACCIAIO INOX
Fig. 372 PEZZO BOCCHETTONE F Sede piana da 1/2”a 3” GHISA – FERRO ZINC. – OTTONE NICHELATO – OTTONE GIALLO - ACCIAIO INOX
Fig. 374 DADO PER BOCCHETTONE da 1/2”a 3” GHISA – FERRO ZINC. – OTTONE NICHELATO – OTTONE GIALLO - ACCIAIO INOX
Fig. 120 ANGOLO FF 45° da 1/2”a 2” GHISA – FERRO ZINC. – OTTONE NICHELATO – OTTONE GIALLO - ACCIAIO INOX
Fig. 531 NIPPLO SEMPLICE da 3/8”a 2” GHISA – FERRO ZINC. – OTTONE NICHELATO – OTTONE GIALLO - ACCIAIO INOX

LIVELLOSTATI E INDICATORI DI LIVELLO

LIVELLOSTATI
RL/G1 LIVELLOSTATO A 1 GALLEGGIANTE CON ATTACCO FLANGIATO A 2 O 3 FORI
CON ATTACCO FILETTATO GAS
  TEMPERATURA DI ESERCIZIO -20°C +80°C (a richiesta 120°C)
  PRESSIONE MASSIMA 10 BAR
  REED 3 A. 100W. 100V.A. 220V. DI SERIE
5 A. 250W. 50V.A. 500V. A RICHIESTA
  REED IN SCAMBIO 1 A . 30W. 30V.A. 250V. DI SERIE
1,5 A. 50W. 50V.A. 500V. A RICHIESTA

INDICATORI DI LIVELLO ELETTROMAGNETICI
IEG-S1 M

Ad un contatto con filettatura 1/8 gas maschio conico

IEG-S1 F Ad un contatto con filettatura 1/8 gas femmina
IEG-S1 M A due contatti di scambio con filettatura 1/8 gas maschio conico
IEG-S1 F

A due contatti di scambio con filettatura 1/8 gas femmina

UTILIZZO

Costruiti per garantire con la massima sicurezza il livello di minimo o massimo dei liquidi nei serbatoi, in centraline oleodinamiche contenenti olii minerali con viscosità non superiore agli 80°E. e per: acqua, trielina, gasoli e tutti gli altri liquidi non corrosivi e infiammabili.

CARATTERISTICHE ELETTRICHE

Potenza commutabile in C.C. 60 W

Potenza commutabile in C.A. 80 W

Intensità di corrente in C.C. o C.A. 1,3/2 A.

Tensione 250 V commutabile

Frequenza 50 Hz

Capacità dei contatti aperti 4 pF

Resistenza di isolamento MIN. 10 10 ?

Protezione connettore IP 65

Contatti REED al rodio

Contatti REED di scambio SPDT

Campo di temperatura -20°C +100°C

Per circuiti induttivi impiegare circuiti di protezione


IEG-INOX 1M INDICATORI DI LIVELLO ELETTROMAGNETICI SERIE ACCIAIO INOX
UTILIZZO

Costruiti per garantire con la massima sicurezza il livello di minimo o massimo dei liquidi nei serbatoi contenenti sostanze corrosive. Idonei come applicazione nelle industrie alimentari, chimiche e farmaceutiche per la loro realizzazione totalmente in acciaio AISI 303.

CARATTERISTICHE ELETTRICHE

Potenza commutabile in C.C. 30W

Potenza commutabile in C.A. 24 VA

Intensità di corrente in C.C. o C.A. 1 A.

Tensione commutabile in C.C. 300 V

Tensione commutabile in C.A. 240 V

Frequenza 50 Hz

Capacità dei contatti aperti 4 pF

Resistenza di isolamento MIN. 10 10 ?

Resistenza di contatto MAX. 100 ?

Contatti REED al rodio

Campo di temperatura -20°C +100°C

Per circuiti induttivi impiegare circuiti di protezione


INDICATORI DI LIVELLO ELETTROMAGNETICI SERIE ACCIAIO INOX
CON FLANGIA E CONNETTORE

IEG-INOX 1F

AD UN CONTATTO

IEG-INOX MMF

A DUE GALLEGGIANTI DI MINIMO E MASSIMO

UTILIZZO

Costruiti per garantire con la massima sicurezza il livello di minimo o massimo dei liquidi nei serbatoi contenenti sostanze corrosive. Idonei come applicazione nelle industrie alimentari, chimiche e farmaceutiche per la loro realizzazione totalmente in acciaio AISI 303.

CARATTERISTICHE ELETTRICHE

Potenza commutabile in C.C. 20W

Potenza commutabile in C.A. 26 VA

Intensità di corrente in C.C. o C.A. 0,8 A.

Tensione commutabile 220V

Frequenza 50 Hz

Resistenza di isolamento MIN. 10 10 ?

Protezione connettore IP 65

Contatti REED al rodio

Campo di temperatura -20°C +100°C

Per circuiti induttivi impiegare circuiti di protezione


INDICATORI DI LIVELLO ELETTROMAGNETICI CON FLANGIA E CONNETTORE
IEG-MMF A DUE GALLEGGIANTI DI MINIMO E MASSIMO
UTILIZZO

Costruiti per garantire con la massima sicurezza il livello di minimo o massimo dei liquidi nei serbatoi (anche in pressioni con utilizzazione a 10 BAR), in centraline oleodinamiche contenenti olii minerali con viscosità non superiore agli 80°E. e per: acqua, trielina, gasoli e tutti gli altri liquidi non corrosivi e infiammabili.

CARATTERISTICHE ELETTRICHE

Potenza commutabile in C.C. 60 W

Potenza commutabile in C.A. 80 VA

Intensità di corrente in C.C. o C.A. 1,3/2 A.

Tensione 250 V commutabile

Frequenza 50 Hz

Capacità dei contatti aperti 4 pF

Resistenza di isolamento MIN. 10 10 ?

Protezione connettore IP 65

Contatti REED al rodio

Campo di temperatura -20°C +100°C

Per circuiti induttivi impiegare circuiti di protezione


INDICATORI DI LIVELLO ELETTROMAGNETICI CON FLANGIA E CONNETTORE LUMINOSO

IEG-L F AD UN CONTATTO
UTILIZZO

Costruiti per garantire con la massima sicurezza il livello di minimo o massimo dei liquidi nei serbatoi (anche in pressioni con utilizzazione a 10 BAR), in centraline oleodinamiche contenenti olii minerali con viscosità non superiore agli 80°E. e per: acqua, trielina, gasoli e tutti gli altri liquidi non corrosivi e infiammabili.

CARATTERISTICHE ELETTRICHE

Potenza commutabile in C.C. 60 W

Potenza commutabile in C.A. 80 VA

Intensità di corrente in C.C. o C.A. 1,3/2 A.

Tensione di impiego di serie 24V

A richiesta 110V/220V

Capacità dei contatti aperti 4 pF

Resistenza di isolamento MIN. 10 8 ?

Protezione connettore IP 65

Contatti REED al rodio

Campo di temperatura -20°C +100°C

Per circuiti induttivi impiegare circuiti di protezione


INDICATORI DI LIVELLO ELETTROMAGNETICI CON TESTA DI ALLACCIAMENTO ANTIDEFLAGRANTE EE X d II CT 6 SECONDO NORME CENELEC EN 50014 EN 50018 CERTIFICATO DI CONFORMITA' CESI AD 82.072

IEG-AN 1 AD UN CONTATTO
IEG-AN 2 A DUE CONTATTI
UTILIZZO

Costruiti con la testa di allacciamento in pressofusione di alluminio, secondo le norme Europee EN 50014 EN 50018 EEX D II CT 6 come da certificazione CESI AD 82.072. Idonei per ambienti a rischio dove la saturazione di sostanze o vapori gassosi che si combinano nell'aria potrebbero causare deflagrazioni (vedi industrie chimiche, farmaceutiche, colorifici, natanti, ecc.)

CARATTERISTICHE ELETTRICHE

Livello

Potenza commutabile in C.C. 60 W

Potenza commutabile in C.A. 80 VA

Intensità di corrente in C.C. o C.A. 1,3/2 A.

Tensione 250V commutabile

Frequenza 50 Hz

Capacità dei contatti aperti 4 pF

Resistenza di isolamento MIN. 10 11

Contatti REED al rodio

Contatti REED di scambio SPDT

Campo di temperatura -20°C +100°C

Per circuiti induttivi impiegare circuiti di protezione

Testa antideflagrante

Tensione nominale 380-1000V c.a.

Corrente nominale 16°

Frequenza nominale 50/60Hz

Sezione morsetti 4-6 mm


INDICATORI DI LIVELLO ELETTROMAGNETICI ATTACCO FILETTATO 1 GAS – CON PRESSACAVO

IEG-T P 1 AD UN CONTATTO
IEG-T P 2 A DUE CONTATTI
UTILIZZO

Costruiti per garantire con la massima sicurezza il livello di minimo o massimo dei liquidi nei serbatoi (anche in pressioni con utilizzazione a 10 BAR), in centraline oleodinamiche contenenti olii minerali con viscosità non superiore agli 80°E. e per: acqua, trielina, gasoli e tutti gli altri liquidi non corrosivi e infiammabili.

CARATTERISTICHE ELETTRICHE

Potenza commutabile in C.C. 60 W

Potenza commutabile in C.A. 80 VA

Intensità di corrente in C.C. o C.A. 1,3/2 A.

Tensione 250V commutabile

Frequenza 50 Hz

Capacità dei contatti aperti 4 pF

Resistenza di isolamento MIN. 10 11 ?

Contatti REED al rodio

Contatti REED di scambio SPDT

Campo di temperatura -20°C +100°C

Per circuiti induttivi impiegare circuiti di protezione


INDICATORI DI LIVELLO ELETTROMAGNETICI A LUNGHEZZA VARIABILE PER VASCHE APERTE

IEG-LV 1 M AD UN CONTATTO
IEG-LV 2 M

A DUE CONTATTI DI SCAMBIO

UTILIZZO

Costruiti per garantire con la massima sicurezza e precisione il livello di minimo o massimo dei liquidi nelle vasche o serbatoi aperti dove, per esigenze di lavorazione, il livello del controllo varia frequentemente (vedi macchine elettroerosione, vasche per miscelazione, macchine per industriegalvaniche, ecc.)

CARATTERISTICHE ELETTRICHE

Potenza commutabile in C.C. 60 W

Potenza commutabile in C.A. 80 VA

Intensità di corrente in C.C. o C.A. 1,3/2 A.

Tensione 250V commutabile

Frequenza 50 Hz

Capacità dei contatti aperti 4 pF

Resistenza di isolamento MIN. 10 11 ?

Protezione connettore IP 65

Contatti REED al rodio

Contatti REED di scambio SPDT

Campo di temperatura -20°C +100°C

Per circuiti induttivi impiegare circuiti di protezione


INDICATORI DI LIVELLO ELETTROMAGNETICI IN PVC CON FLANGIA E CONNETTORE

IEG-1 F/PVC AD UN CONTATTO
IEG-2 F/PVC

A DUE CONTATTI DI SCAMBIO

UTILIZZO

Costruiti per garantire con la massima sicurezza il livello di minimo o massimo dei liquidi nei serbatoi (anche in pressioni con utilizzazione a 10 BAR), in centraline oleodinamiche contenenti olii minerali con viscosità non superiore agli 80°E. e per: acqua, trielina, gasoli e tutti gli altri liquidi non corrosivi e infiammabili.

CARATTERISTICHE ELETTRICHE

Potenza commutabile in C.C. 60 W

Potenza commutabile in C.A. 80 VA

Intensità di corrente in C.C. o C.A. 1,3/2 A.

Tensione 250V commutabile

Frequenza 50 Hz

Capacità dei contatti aperti 4 pF

Resistenza di isolamento MIN. 10 11 ?

Protezione connettore IP 65

Contatti REED al rodio

Contatti REED di scambio SPDT

Campo di temperatura -20°C +100°C

Per circuiti induttivi impiegare circuiti di protezione


INDICATORI DI LIVELLO VISIVI ED ELETTROMAGNETICI IN METALLO

LMU + IE/1

Raccordo AD UN SOLO CONTATTO DI MINIMO O DI MASSIMO

LMU + IE/2

Raccordo AD UN SOLO CONTATTO DI MINIMO O DI MASSIMO
A DUE CONTATTI DI MINIMO E DI MASSIMO

UTILIZZO

Realizzati per dare doppio controllo visivo ed elettromagnetico dei liquidi nei serbatoi con la possibilità di inviare a distanza un segnale luminoso, acustico o di interrompere il circuito elettrico ad esse collegato.
Il controllo elettromagnetico può essere di minimo o di massimo oppure di minimo e di massimo.
Sono idonei per centraline oleodinamiche, serbatoi contenenti acqua, trielina, gasoli, olii minerali con viscosità80°E. e tutti gli altri liquidi ad esclusione di acidi o sostanze infiammabili.

CARATTERISTICHE ELETTRICHE

Potenza commutabile in C.C. 30 W

Potenza commutabile in C.A.380 VA

Intensità di corrente in C.C./C.A. 1 A.

Tensione 300V commutabile

Frequenza 2400 Hz

Resistenza di isolamento MIN. 10 11 ?

Contatti REED al rodio

Campo di temperatura -20°C +100°C


SCF

CONTROLLI AD ELICA PER CIRCOLAZIONE FLUSSO LIQUIDI

UTILIZZO

Realizzati per il controllo della circolazione forzata dei liquidi, idonei per il passaggio di acqua, olii, benzine, gasolio e tutti gli altri liquidi ad eccezione di quelli corrosivi. Corpo costruito in lega di ottone zinco cromato con mozzo esagonale a filettatura interna per il collegamento.
Elica reversibile bianca in nylon.
Tubo in vetro Pirex.
Temperatura massima di esercizio 90°C.
Pressione massima 30 bar a 90°C.


TM

TAPPI METALLICI

TMS TAPPI METALLICI CON SFIATO
TMA TAPPI METALLICI CON ASTINA LIVELLO
TMAS

TAPPI METALLICI CON ASTINA LIVELLO E SFIATO

SERIE TM-TMS

Costruito con testa esagonale fresata e corona, in lega leggera di alluminio.
Tenuta garantita da guarnizione a rondella piana in flexoid antiolio.
Nella serie TSM lo sfiato è costituito da un semplice foro di 2mm.

SERIE TMA-TMAS

Costruito con testa esagonale fresata e corona, in lega leggera di alluminio.
Tenuta garantita da guarnizione a rondella piana in flexoid antiolio.
Nella serie TSAM lo sfiato è costituito da un semplice foro di 2mm.
Asta di livello in acciaio zinco cromato.

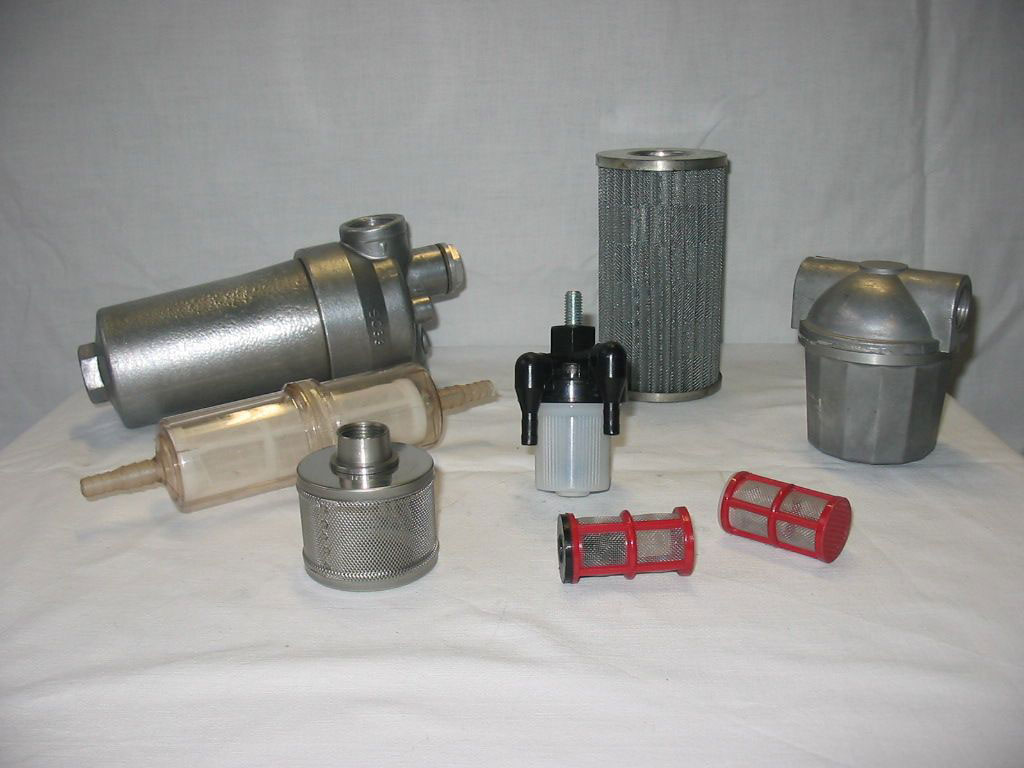

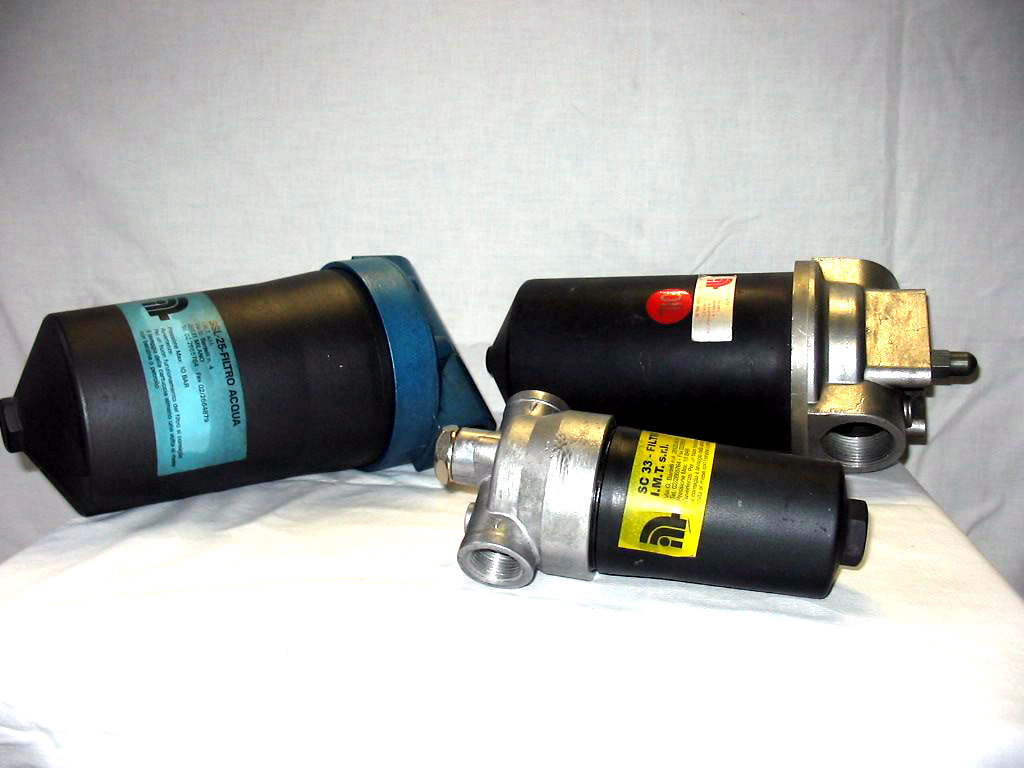

FILTRI

FILTRI SERIE FV PER OLIO, ACQUA, DEGASAGGIO E VUOTO
CON ELEMENTI FILTRANTI DA 60 A 500 µ

I filtri della serie FV sono costruiti con corpo di alluminio di alta qualità e serbatoio in alluminio anodizzato.
Sono disponibili in varie esecuzioni con portata massima di 180 l/min.
Cartuccia filtrante, molla, tirante e dado in acciaio INOX AISI 316.
Filtraggio da 60 e 100 µ per olio.
Filtraggio da 250 e 500 µ per acqua.
Sono predisposti con attacco filettato da 1” BSP in linea per assicurare la massima facilità di montaggio.
Offrono una gamma completa e funzionale per progettisti e montatori di impianti.
Pressione massima 10 Bar.
Su richiesta i filtri sono disponibili anche con serbatoio in policarbonato temprato.


Filtro per olio



Filtri per acqua

Assieme

Elemento



Assieme

Elemento

Filtro

Filtrante



Filtro

Filtrante

FV 60

FV 60/1



FV 250

FV 250/1

FV 100

FV 100/1



FV 500

FV 500/1


FILTRI SERIE SSL 25 PER OLIO E ACQUA CON ELEMENTI FILTRANTI DA 60 O 250 µ

I filtri della serie SSL 25 sono costruiti con corpo di alluminio di alta qualità e prevedono lunghezze diverse di elementi filtranti.
Sono predisposti con attacco filettato da 1” BSP in linea per assicurare la massima facilità di montaggio.
Sono disponibili in varie esecuzioni con portate da 60, 80 e 138 l/min, per olio ,con cartuccia filtrante in ottone, o per acqua, con cartuccia filtrante in acciaio INOX AISI 316, con filtraggio da 60 e 250 µ e offrono una gamma completa e funzionale per progettisti e montatori di impianti.
Pressione massima di lavoro 10 Bar.


Filtro per olio da 60 µ

Portata

Assieme

Elemento

Calotta

Tirante

Molla

Quota

l/min

Filtro

Filtrante







L

138

SSL 25-1

SSL 25-6

SSL 25-9

SSL 25-12

SSL 25-14

254

80

SSL 25-2

SSL 25-5

SSL 25-8

SSL 25-11

SSL 25-13

204

60

SSL 25-3

SSL 25-4

SSL 25-7

SSL 25-10

SSL 25-13

184

Filtro per olio da 250 µ

Portata

Assieme

Elemento

Calotta

Tirante

Molla

Quota

l/min

Filtro

Filtrante







L

138

SSL 25-1 B

SSL 25-20

SSL 25-9

SSL 25-12

SSL 25-14

254

80

SSL 25-2 B

SSL 25-21

SSL 25-8

SSL 25-11

SSL 25-13

204

60

SSL 25-3 B

SSL 25-22

SSL 25-7

SSL 25-10

SSL 25-13

184

Filtro per acqua da 60 µ

Portata

Assieme

Elemento

Calotta

Tirante

Molla

Quota

l/min

Filtro

Filtrante







L

138

SSL 25-1 A

SSL 25-18

SSL 25-9

SSL 25-12

SSL 25-14

254

80

SSL 25-2 A

SSL 25-17

SSL 25-8

SSL 25-11

SSL 25-13

204

60

SSL 25-3 A

SSL 25-16

SSL 25-7

SSL 25-10

SSL 25-13

184

Filtro per acqua da 250 µ

Portata

Assieme

Elemento

Calotta

Tirante

Molla

Quota

l/min

Filtro

Filtrante







L

138

SSL 25-1 C

SSL 25-23

SSL 25-9

SSL 25-12

SSL 25-14

254

80

SSL 25-2 C

SSL 25-24

SSL 25-8

SSL 25-11

SSL 25-13

204

60

SSL 25-3 C

SSL 25-25

SSL 25-7

SSL 25-10

SSL 25-13

184


FILTRI SERIE SSL 25 PER OLIO E ACQUA CON ELEMENTI FILTRANTI DA 60 O 250 µ

I filtri della serie SSL 25/N sono costruiti con corpo di alluminio di alta qualità.
Sono predisposti con attacco filettato da 1” BSP in linea per assicurare la massima facilità di montaggio.
Sono disponibili in varie esecuzioni con filtraggi da 60µ, 100µ e 250µ, con portata di 140 l/min, per olio,
con cartuccia filtrante in ottone e per acqua, con cartuccia filtrante in acciaio INOX AISI 316 e offrono,
quindi, una gamma completa e funzionale per progettisti e montatori di impianti.
Pressione massima di lavoro 10 Bar.


Filtraggio micron

Assieme filtro

60µ

SSL 25/N - 1

100µ

SSL 25/N - 2

140µ

SSL 25/N - 3


FILTRI SERIE SSL 25 PER OLIO E ACQUA CON ELEMENTI FILTRANTI DA 60 O 250 µ

I filtri della serie SC 33 sono costruiti con corpo di alluminio di alta qualità ed elemento filtrante in ACCIAIO INOX .
Sono predisposti con attacco filettato da 3/4” BSP in linea per assicurare la massima facilità di montaggio.
Sono disponibili in varie esecuzioni con filtraggi da 60µ, 100µ e 250µ, con portata di 120-140-240 l/min.
Pressione massima di lavoro 20 Bar.


Filtrazione da:

Assieme filtro

Elemento filtrante

60µ

SC 33 - 0

SC 33 - 3

100µ

SC 33 - 1

SC 33 - 4

250µ

SC 33 - 2

SC 33 - 5


FILTRO MODELLO MB 58

Il filtro modello MB 58 è particolarmente indicato per utilizzi in cui sia richiesto un elevato grado difiltraggio:
olio – benzina – acqua. Sono predisposti per connettersi, in entrata e in uscita, a tubi Ø 6 e hanno
un grado di filtraggio di 25µ con una portata massima di 10 l/min ad una pressione massima di 5 Bar.
Il setto filtrante è in acciaio INOX.
OTTIMI PER L'UTILIZZO SU MOTORI NAUTICI.

POMPE AD INGRANAGGI E CENTRALINE DI LUBRIFICAZIONE

POMPA AD INGRANAGGI - R 1 - Portata : 3 litri/min

Pompa ad ingranaggi in ottone

Pressione di esercizio: 10 Bar

Connessioni filettate da ¼ UNI-ISO 228

Flangia D 70

Flangia alloggiamento D 50

Tre fori di fissaggio D 6

Rotazione destra

Portata: 3 lt/min con motore a 1500 giri/min

Ingranaggi in ottone con alberini in acciaio temperato e rettificato

Su richiesta può essere fornita con giunto, flangia di accoppiamento e motore HP 0,25

4 Poli Trifase 220/380V 50Hz

Specificare la forma costruittiva B14 o B5

La versione R2 ha una portata di 5 lt/min con motore a 1500 giri/min

La versione SB3 ha una portata di 3 lt/min con motore a 1500 giri/min

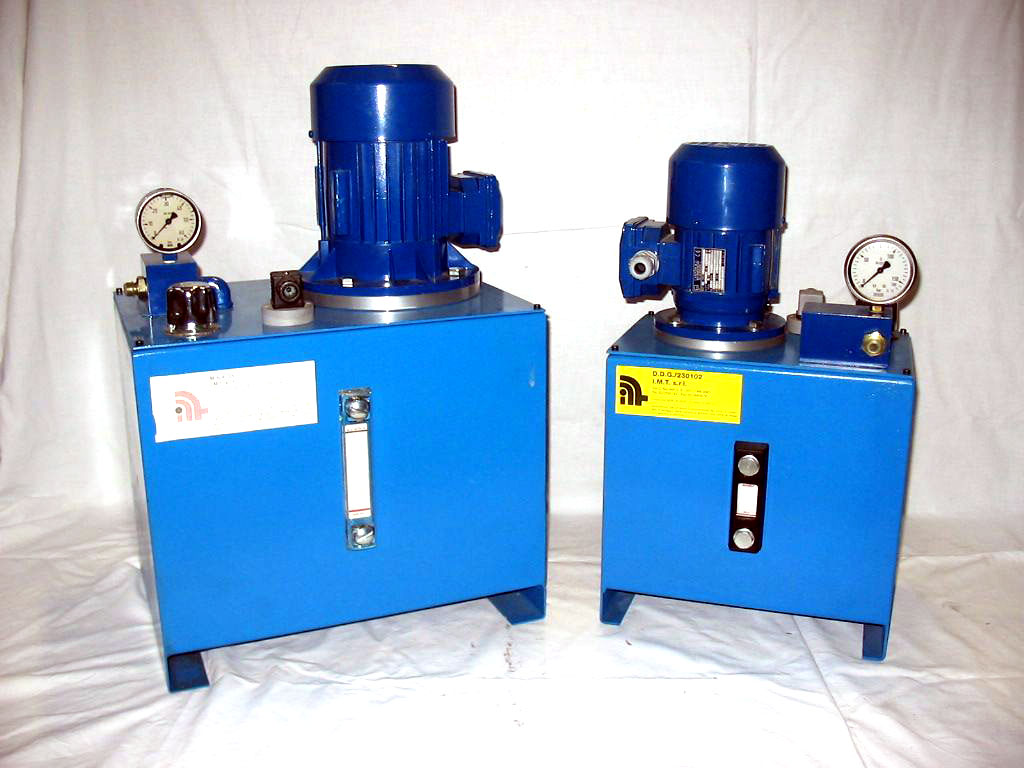

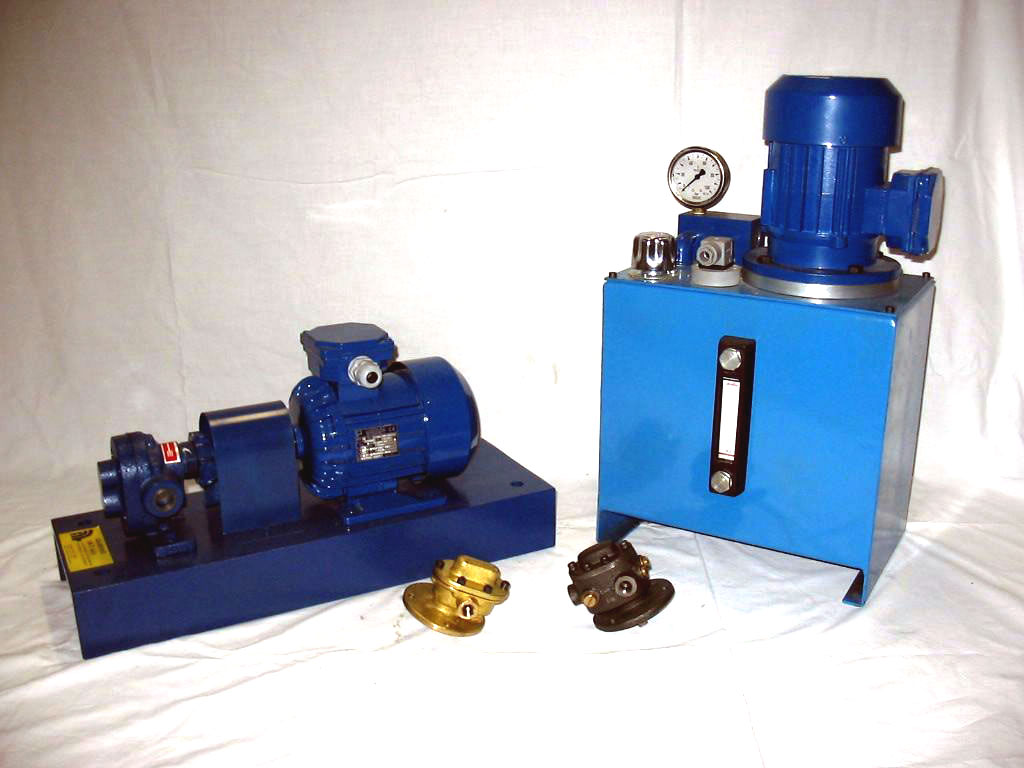

CENTRALINE AD OLIO

Le centraline ad olio di nostra produzione sono idonee per alimentare impianti di lubrificazione a ricircolo o a perdere.

Sono predisposte con gruppo elettropompa ad ingranaggi, valvola di regolazione pressione regolabile con manometro, filtro in aspirazione, tappo di riempimento con filtro, minimo livello a galleggiante e sono tutte predisposte per il montaggio di filtri in mandata.

Sono disponibili in diverse versioni:


Centralina di lubrificazione ad olio
Serie M 1594

Versioni disponibili:


Portata 2 litri/minuto con pressione massima di 80 Bar
Portata

3 litri/minuto con pressione massima di 25 Bar

Portata 5 litri/minuto con pressione massima di 20 Bar
Serbatoio: Capacità 15 litri
Motore: Motore elettrico trifase 220/380V 50Hz 0,33kW forma B5

Centralina di lubrificazione ad olio
Serie MNA/I

Versioni disponibili:


Portata 2 litri/minuto con pressione massima di 60 Bar
Portata

3 litri/minuto con pressione massima di 35 Bar

Portata 5 litri/minuto con pressione massima di 30 Bar
Serbatoio: Capacità 15 e 25 litri
Motore:

Motore elettrico trifase 220/380V 50Hz
0,25 kW nella versione da 2 lt
0,55 kW nella versione da 3 lt
0,25 kW nella versione da 5 lt
Tensioni speciali a richiesta


Centralina di lubrificazione ad olio
Serie DDG 230102

Versioni disponibili:


Portata 0 ,500 litri/minuto con pressione massima di 60 Bar
Serbatoio: Capacità 15 litri
Motore:

Motore elettrico trifase 220/380V 50Hz 0,18kW
Tensioni speciali a richiesta


Pompa modello LS 050103

La Pompa LS 050103 di robusta costruzione, con basamento in ferro verniciato blu con vernice antiolio, è completa di pompa ingranaggi da 5 lt per uso anche con lubrificanti molto densi.

Pezzi di ricambio:

LS Motore HP 0,35, 4 Poli, multitensione, 1450 giri/min

LS giunto per pompa 5 lt

LS Pompa ingranaggi 5 lt con piede

A richiesta: filtro in aspirazione LS ¾

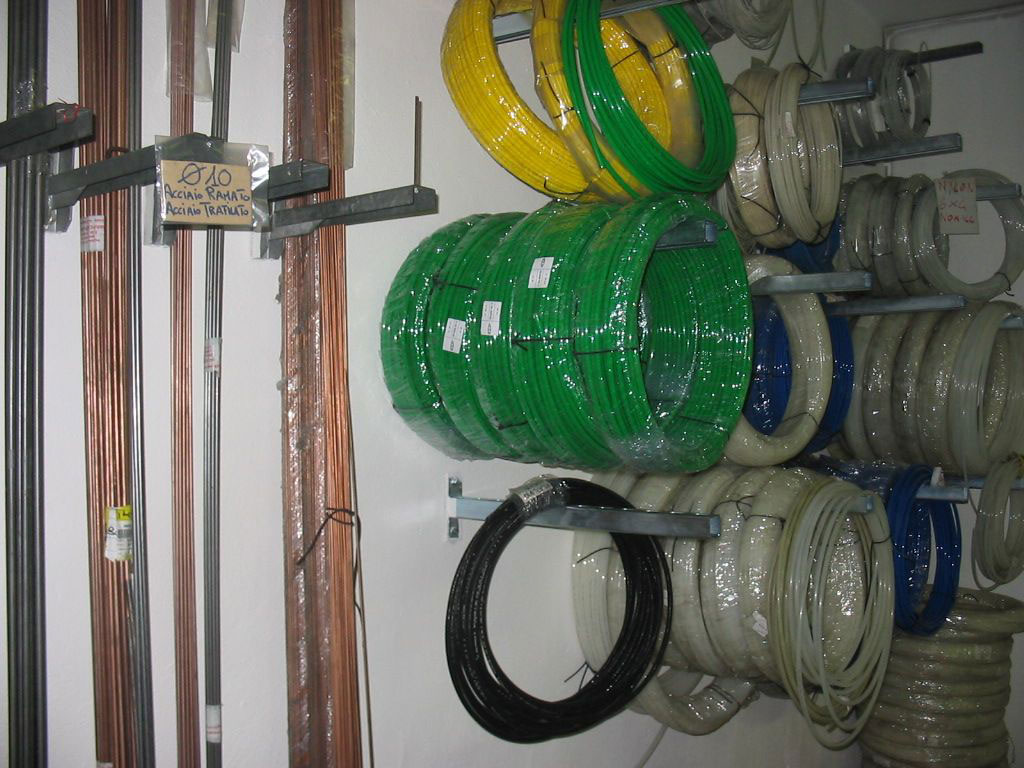

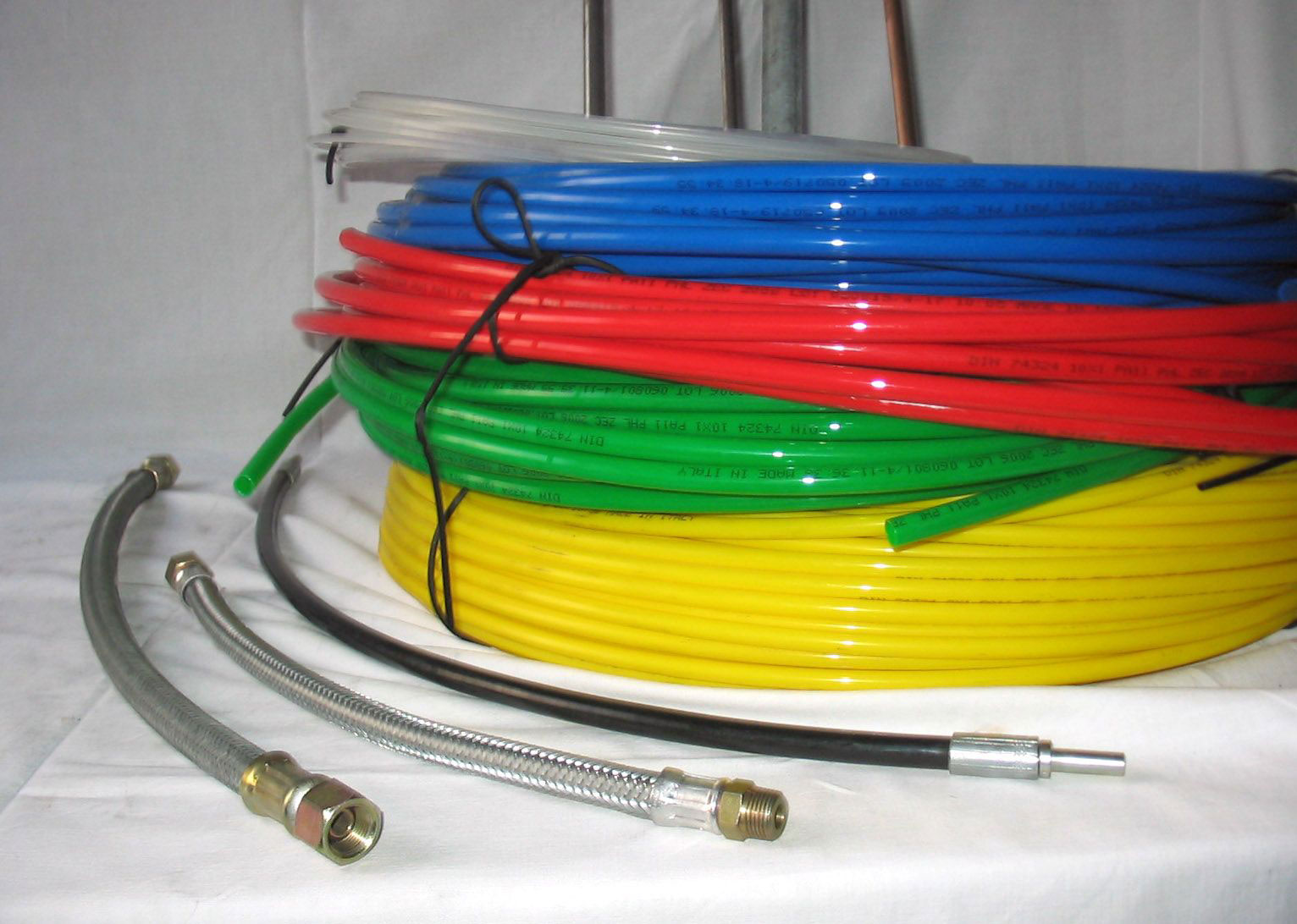

TUBI


TUBI INDUSTRIALI IN GOMMA

TUBI FLESSIBILI IN PVC

TUBI IN NYLON PER ALTA E BASSA PRESSIONE

TUBI IN RILSAN

TUBI IN RAME, ACCIAIO TRAFILATO, ACCIAIO INOX E ACCIAIO RAMATO

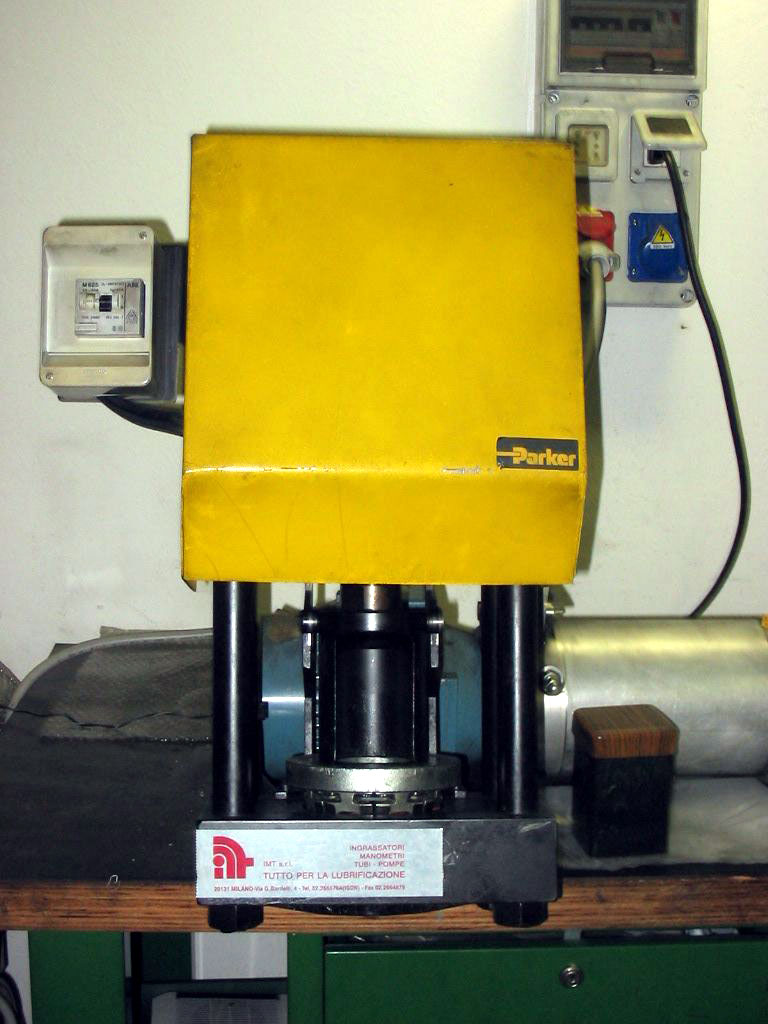

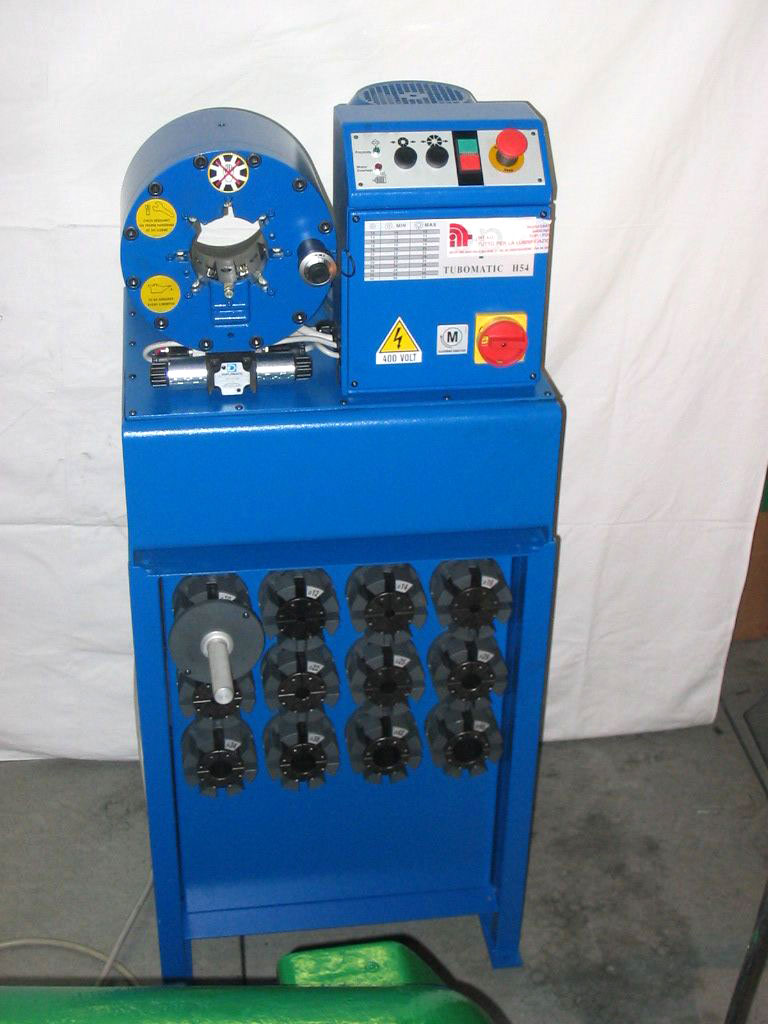

TUBI FLESSIBILI CON E SENZA CALZA METALLICA RACCORDATI (misure a richiesta)
